SM35 - HD (DHD 3.5)

SM35-HD (DHD 3.5) para perforación de 3".

Catálogo técnico

Catálogo técnico SM35-HD

Pase el cursor sobre un número de la imagen o sobre una fila de Detalle de partes para vincular ambas vistas de SM35 - HD (DHD 3.5).

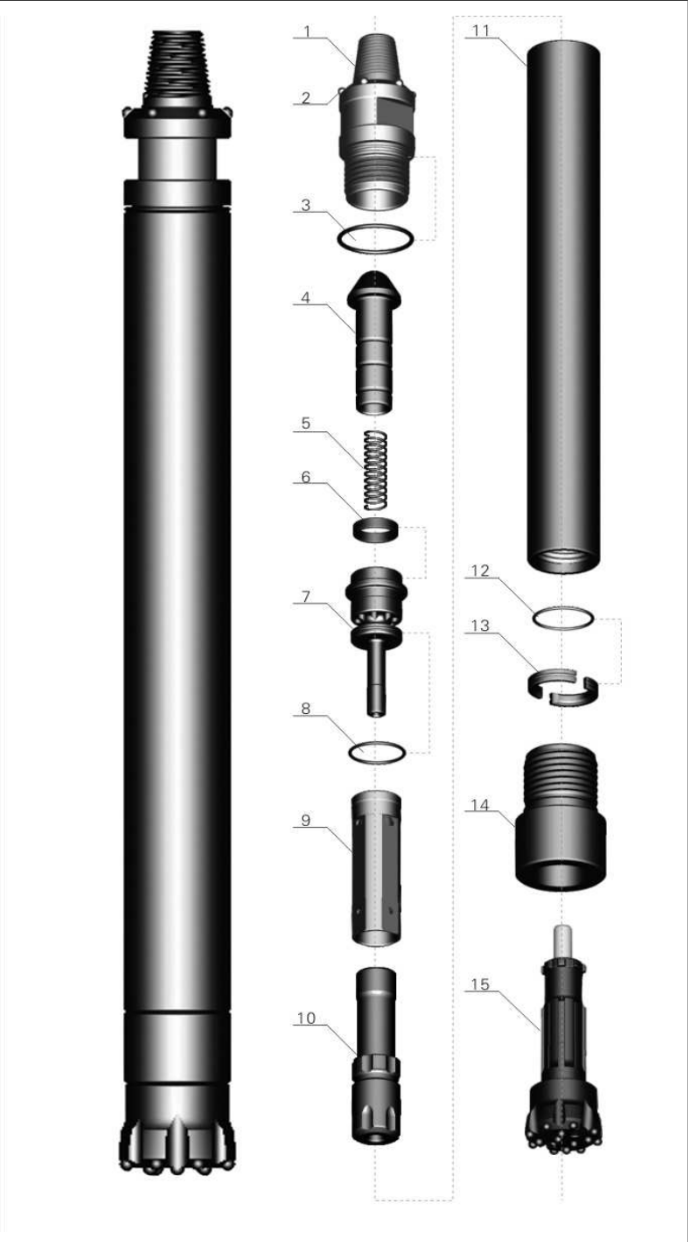

SM35-HD: conjunto ensamblado y vista explosionada
Conjunto / vista explosionada · Pase el cursor para vincular con el detalle
Detalle de partesPeso kgN° parte
1、Top Sub4.20SM3501
2、Carbide Button (OPCIONAL)0.12SM3502
3、“O”-Ring0.01SM3503
4、Check Valve0.20SM3504
5、Spring0.02SM3505
6、Compression Buffer0.02SM3506
7、Air Distributor1.40SM3507
8、“O”-Ring0.01SM3508
9、Internal Cylinder1.60SM3509
10、Piston5.40SM3510
11、External Cylinder9.50SM3511
12、“O”-Ring0.01SM3512
13、Stop Ring0.20SM3513
14、Drive Chuck1.95SM3514
15、Drill Bit5.00SM3515
Ficha técnica
Largo (sin bit)
930 mm
Peso (sin bit)
24.50 kg
Diámetro externo
φ81 mm
Bit Shank
IR 3.5"
Rango bit
φ90 — φ110
Hilo superior
API 2 3/8" Reg Pin
Presión de trabajo
0.5 — 2.5 MPa
Impact rate a 17 bar
28 Hz
Velocidad de rotación recomendada
28 r/min
Consumo de aire
10 bar
4.8 m³/min
18 bar
9.6 m³/min
24 bar
12.6 m³/min
Imagen referencial

Características

La columna del modelo actual queda destacada. Pase el cursor sobre otra columna para comparar o haga clic en cualquier celda para ir a esa ficha.

Martillos DTH 3" A 12"

MODELOSM35 - HDSM40 - HDSM50 - HDSM60 - HD/XLSM60 - QLSM80 - HDSM80 - QL
HILO SUPERIOR2 3/8" REG2 3/8" REG3 1/2" REG3 1/2" REG3 1/2" REG4 1/2" REG4 1/2" REG
INSERTO TUNGSTENONOSISISISISISI
DIÁMETRO EXTERIOR81 mm99 mm125 mm142 mm146 mm180 mm184 mm
LARGO S/BIT930 mm1030 mm1170 mm1248/1308XL1057 mm1487 mm1434 mm
PESO TOTAL24,5 kg39,2 kg71,5 kg98 kg/102XL95 kg188 kg182 kg
PESO PISTON5,4 kg8,8 kg17,5 kg23,6 kg20,44 kg41,80 kg39,80 kg
SHANKDHD 3.5DHD 340DHD 350DHD360/SM60XIQL60DHD 380QL80
CONSUMO AIRE 10 BAR4,8 m³/min6 m³/min8,7 m³/min10,5 m³/min10,3 m³/min11,4 m³/min11,2 m³/min
CONSUMO AIRE 18 BAR9,6 m³/min10,8 m³/min16,8 m³/min20,4 m³/min19,9 m³/min22,2 m³/min21,8 m³/min
CONSUMO AIRE 24 BAR12,6 m³/min15 m³/min23,4 m³/min28,5 m³/min27,3 m³/min29,7 m³/min29,4 m³/min

Martillos DTH 3" A 12"

12 filas · scroll para ver el resto

MODELOSM35 - HDSM40 - HDSM50 - HDSM60 - HD/XLSM60 - QLSM80 - HDSM80 - QL
HILO SUPERIOR2 3/8" REG2 3/8" REG3 1/2" REG3 1/2" REG3 1/2" REG4 1/2" REG4 1/2" REG
INSERTO TUNGSTENONOSISISISISISI
DIÁMETRO EXTERIOR81 mm99 mm125 mm142 mm146 mm180 mm184 mm
LARGO S/BIT930 mm1030 mm1170 mm1248/1308XL1057 mm1487 mm1434 mm
PESO TOTAL24,5 kg39,2 kg71,5 kg98 kg/102XL95 kg188 kg182 kg
PESO PISTON5,4 kg8,8 kg17,5 kg23,6 kg20,44 kg41,80 kg39,80 kg
SHANKDHD 3.5DHD 340DHD 350DHD360/SM60XIQL60DHD 380QL80
CONSUMO AIRE 10 BAR4,8 m³/min6 m³/min8,7 m³/min10,5 m³/min10,3 m³/min11,4 m³/min11,2 m³/min
CONSUMO AIRE 18 BAR9,6 m³/min10,8 m³/min16,8 m³/min20,4 m³/min19,9 m³/min22,2 m³/min21,8 m³/min
CONSUMO AIRE 24 BAR12,6 m³/min15 m³/min23,4 m³/min28,5 m³/min27,3 m³/min29,7 m³/min29,4 m³/min
PRESIÓN TRABAJO0,5 - 2,5 Mpa0,5 - 2,5 Mpa0,5 - 2,5 Mpa0,5 - 2,5 Mpa0,5 - 2,5 Mpa0,5 - 2,5 Mpa0,5 - 2,5 Mpa
FREC. IMPACTO 17 BAR28 Hz27 Hz25 Hz23 Hz25 Hz20 Hz21 Hz

Aplicaciones

  • Minería
  • Pozos de agua
  • Anclajes
  • Micropilotes

Bits DTH compatibles

Brocas recomendadas para SM35 - HD (DHD 3.5)

Relación catálogo 2026: shank DHD 3.5. Diámetros tolerados por este martillo.

  • 90 mm
  • 95 mm
  • 100 mm
Ver familia dhd 35 340Ver Bits Menor Diámetro

Accesorios

Destacados

  • Alta frecuencia de impacto y buen rendimiento en presiones de trabajo estándar.
  • Compatibles con estándares DHD y QL de la industria.
  • Repuestos y soporte técnico South Mining Supply.
