SM50 - HD

SM50-HD para perforación de mayor sección.

Catálogo técnico

Catálogo técnico SM50-HD

Pase el cursor sobre un número de la imagen o sobre una fila de Detalle de partes para vincular ambas vistas de SM50 - HD.

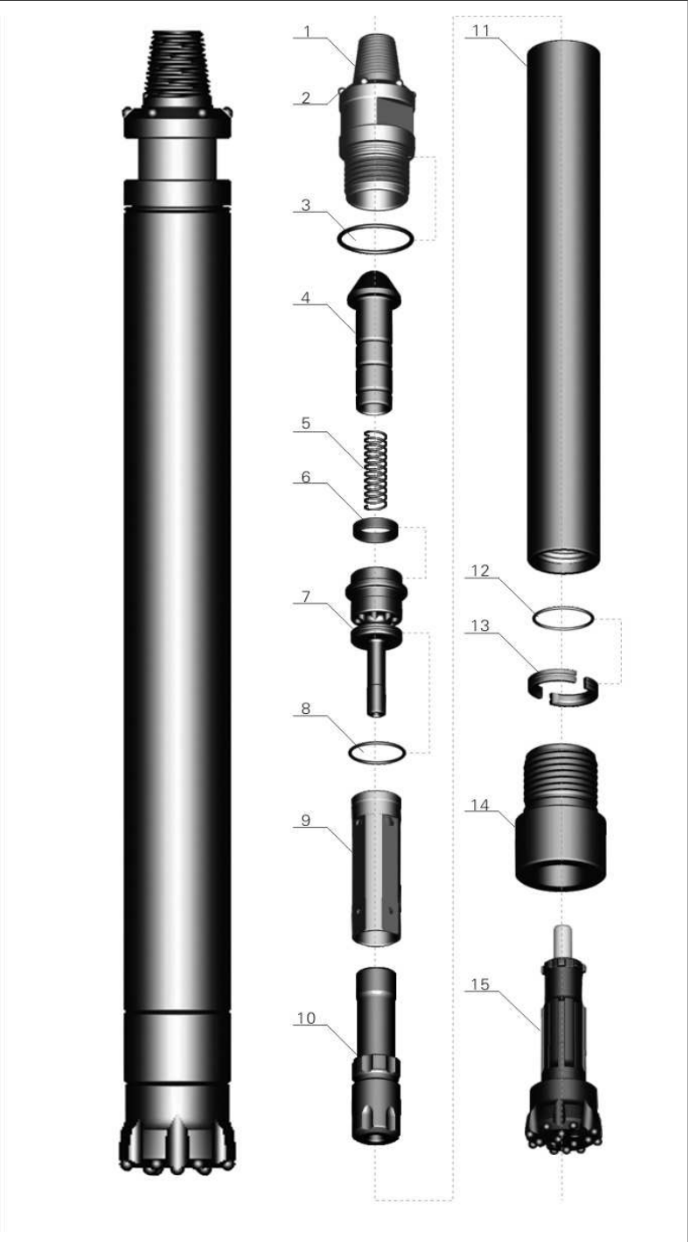

SM50-HD: conjunto ensamblado y vista explosionada
Conjunto / vista explosionada · Pase el cursor para vincular con el detalle
Detalle de partesPeso kgN° parte
1、Top Sub13.20SM55C01
2、Carbide Button0.18SM55C02
3、“O”-Ring0.01SM55C03
4、Check Valve0.80SM55C04
5、Spring0.04SM55C05
6、Compression Buffer0.06SM55C06
7、Air Distributor3.80SM55C07
8、“O”-Ring0.01SM55C08
9、Internal Cylinder4.00SM55C09
10、Piston17.50SM55C10
11、External Cylinder25.00SM55C11
12、“O”-Ring0.01SM55C12
13、Stop Ring0.30SM55C13
14、Drive Chuck6.40SM55C14
15、Drill Bit16.0SM55C15
Ficha técnica
Largo (sin bit)
1170 mm
Peso (sin bit)
71.5 kg
Diámetro externo
φ125 mm
Bit Shank
DHD 350
Rango bit
φ135 — φ155
Hilo de conexión
API 3 1/2" Reg
Presión de trabajo
0.5 — 2.5 MPa
Impact rate a 17 bar
25 Hz
Velocidad de rotación recomendada
20 — 30 r/min
Consumo de aire
10 bar
8.7 m³/min
18 bar
16.8 m³/min
24 bar
23.4 m³/min
Imagen referencial

Características

La columna del modelo actual queda destacada. Pase el cursor sobre otra columna para comparar o haga clic en cualquier celda para ir a esa ficha.

Martillos DTH 3" A 12"

MODELOSM35 - HDSM40 - HDSM50 - HDSM60 - HD/XLSM60 - QLSM80 - HDSM80 - QL
HILO SUPERIOR2 3/8" REG2 3/8" REG3 1/2" REG3 1/2" REG3 1/2" REG4 1/2" REG4 1/2" REG
INSERTO TUNGSTENONOSISISISISISI
DIÁMETRO EXTERIOR81 mm99 mm125 mm142 mm146 mm180 mm184 mm
LARGO S/BIT930 mm1030 mm1170 mm1248/1308XL1057 mm1487 mm1434 mm
PESO TOTAL24,5 kg39,2 kg71,5 kg98 kg/102XL95 kg188 kg182 kg
PESO PISTON5,4 kg8,8 kg17,5 kg23,6 kg20,44 kg41,80 kg39,80 kg
SHANKDHD 3.5DHD 340DHD 350DHD360/SM60XIQL60DHD 380QL80
CONSUMO AIRE 10 BAR4,8 m³/min6 m³/min8,7 m³/min10,5 m³/min10,3 m³/min11,4 m³/min11,2 m³/min
CONSUMO AIRE 18 BAR9,6 m³/min10,8 m³/min16,8 m³/min20,4 m³/min19,9 m³/min22,2 m³/min21,8 m³/min
CONSUMO AIRE 24 BAR12,6 m³/min15 m³/min23,4 m³/min28,5 m³/min27,3 m³/min29,7 m³/min29,4 m³/min

Martillos DTH 3" A 12"

12 filas · scroll para ver el resto

MODELOSM35 - HDSM40 - HDSM50 - HDSM60 - HD/XLSM60 - QLSM80 - HDSM80 - QL
HILO SUPERIOR2 3/8" REG2 3/8" REG3 1/2" REG3 1/2" REG3 1/2" REG4 1/2" REG4 1/2" REG
INSERTO TUNGSTENONOSISISISISISI
DIÁMETRO EXTERIOR81 mm99 mm125 mm142 mm146 mm180 mm184 mm
LARGO S/BIT930 mm1030 mm1170 mm1248/1308XL1057 mm1487 mm1434 mm
PESO TOTAL24,5 kg39,2 kg71,5 kg98 kg/102XL95 kg188 kg182 kg
PESO PISTON5,4 kg8,8 kg17,5 kg23,6 kg20,44 kg41,80 kg39,80 kg
SHANKDHD 3.5DHD 340DHD 350DHD360/SM60XIQL60DHD 380QL80
CONSUMO AIRE 10 BAR4,8 m³/min6 m³/min8,7 m³/min10,5 m³/min10,3 m³/min11,4 m³/min11,2 m³/min
CONSUMO AIRE 18 BAR9,6 m³/min10,8 m³/min16,8 m³/min20,4 m³/min19,9 m³/min22,2 m³/min21,8 m³/min
CONSUMO AIRE 24 BAR12,6 m³/min15 m³/min23,4 m³/min28,5 m³/min27,3 m³/min29,7 m³/min29,4 m³/min
PRESIÓN TRABAJO0,5 - 2,5 Mpa0,5 - 2,5 Mpa0,5 - 2,5 Mpa0,5 - 2,5 Mpa0,5 - 2,5 Mpa0,5 - 2,5 Mpa0,5 - 2,5 Mpa
FREC. IMPACTO 17 BAR28 Hz27 Hz25 Hz23 Hz25 Hz20 Hz21 Hz

Aplicaciones

  • Minería
  • Pozos de agua
  • Anclajes
  • Micropilotes

Bits DTH compatibles

Brocas recomendadas para SM50 - HD

Relación catálogo 2026: shank DHD 350. Diámetros tolerados por este martillo.

  • 140 mm
  • 149 mm
  • 152 mm
  • 165 mm
Ver familia dhd 340 350Ver Bits Menor Diámetro

Accesorios

Destacados

  • Alta frecuencia de impacto y buen rendimiento en presiones de trabajo estándar.
  • Compatibles con estándares DHD y QL de la industria.
  • Repuestos y soporte técnico South Mining Supply.
