Martillos DTH 3" A 12"

Aplicación destacada

Línea DTH 3"–12"

Configuraciones DTH de 3" a 12" orientadas a operación continua, compatibilidad con la línea y apoyo técnico en terreno.

Modelos
9
Aplicaciones
4
Línea
Martillos
Cobertura
Terreno y faena

Tabla comparativa

Aquí se encuentran los DTH de 3" a 12". Pase el cursor sobre MODELO para destacar una fila, o sobre un modelo (SM35-HD, etc.) para destacar su columna. Haga clic en una celda para abrir la ficha.

MODELO	SM35 - HD	SM40 - HD	SM50 - HD	SM60 - HD/XL	SM60 - QL	SM80 - HD	SM80 - QL
HILO SUPERIOR	2 3/8" REG	2 3/8" REG	3 1/2" REG	3 1/2" REG	3 1/2" REG	4 1/2" REG	4 1/2" REG
INSERTO TUNGSTENO	NO	SI	SI	SI	SI	SI	SI
DIÁMETRO EXTERIOR	81 mm	99 mm	125 mm	142 mm	146 mm	180 mm	184 mm
LARGO S/BIT	930 mm	1030 mm	1170 mm	1248/1308XL	1057 mm	1487 mm	1434 mm
PESO TOTAL	24,5 kg	39,2 kg	71,5 kg	98 kg/102XL	95 kg	188 kg	182 kg
PESO PISTON	5,4 kg	8,8 kg	17,5 kg	23,6 kg	20,44 kg	41,80 kg	39,80 kg
SHANK	DHD 3.5	DHD 340	DHD 350	DHD360/SM60XI	QL60	DHD 380	QL80
CONSUMO AIRE 10 BAR	4,8 m³/min	6 m³/min	8,7 m³/min	10,5 m³/min	10,3 m³/min	11,4 m³/min	11,2 m³/min
CONSUMO AIRE 18 BAR	9,6 m³/min	10,8 m³/min	16,8 m³/min	20,4 m³/min	19,9 m³/min	22,2 m³/min	21,8 m³/min
CONSUMO AIRE 24 BAR	12,6 m³/min	15 m³/min	23,4 m³/min	28,5 m³/min	27,3 m³/min	29,7 m³/min	29,4 m³/min

MODELO	SM35 - HD	SM40 - HD	SM50 - HD	SM60 - HD/XL	SM60 - QL	SM80 - HD	SM80 - QL
HILO SUPERIOR	2 3/8" REG	2 3/8" REG	3 1/2" REG	3 1/2" REG	3 1/2" REG	4 1/2" REG	4 1/2" REG
INSERTO TUNGSTENO	NO	SI	SI	SI	SI	SI	SI
DIÁMETRO EXTERIOR	81 mm	99 mm	125 mm	142 mm	146 mm	180 mm	184 mm
LARGO S/BIT	930 mm	1030 mm	1170 mm	1248/1308XL	1057 mm	1487 mm	1434 mm
PESO TOTAL	24,5 kg	39,2 kg	71,5 kg	98 kg/102XL	95 kg	188 kg	182 kg
PESO PISTON	5,4 kg	8,8 kg	17,5 kg	23,6 kg	20,44 kg	41,80 kg	39,80 kg
SHANK	DHD 3.5	DHD 340	DHD 350	DHD360/SM60XI	QL60	DHD 380	QL80
CONSUMO AIRE 10 BAR	4,8 m³/min	6 m³/min	8,7 m³/min	10,5 m³/min	10,3 m³/min	11,4 m³/min	11,2 m³/min
CONSUMO AIRE 18 BAR	9,6 m³/min	10,8 m³/min	16,8 m³/min	20,4 m³/min	19,9 m³/min	22,2 m³/min	21,8 m³/min
CONSUMO AIRE 24 BAR	12,6 m³/min	15 m³/min	23,4 m³/min	28,5 m³/min	27,3 m³/min	29,7 m³/min	29,4 m³/min
PRESIÓN TRABAJO	0,5 - 2,5 Mpa	0,5 - 2,5 Mpa	0,5 - 2,5 Mpa	0,5 - 2,5 Mpa	0,5 - 2,5 Mpa	0,5 - 2,5 Mpa	0,5 - 2,5 Mpa
FREC. IMPACTO 17 BAR	28 Hz	27 Hz	25 Hz	23 Hz	25 Hz	20 Hz	21 Hz

Aplicación y procedimiento

Descripción visual

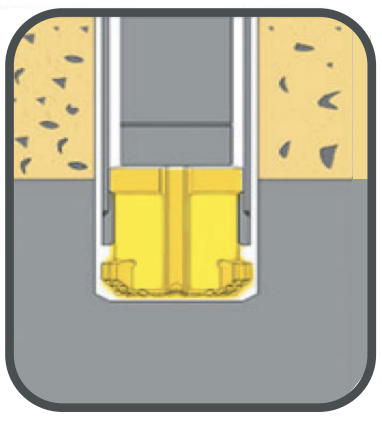

Inicio de perforación
Al comenzar la perforación, el sistema transmite la energía del martillo hacia la broca para iniciar el avance estable del pozo.

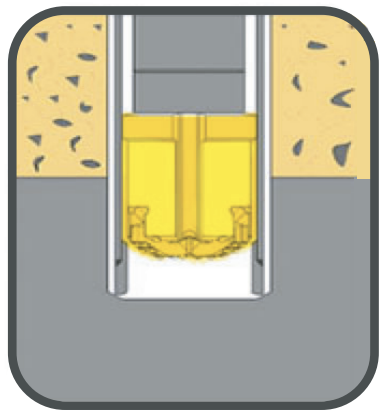

Extracción controlada
Al finalizar, se levanta la herramienta para retirar el conjunto y revisar el estado del pozo antes del siguiente paso operacional.

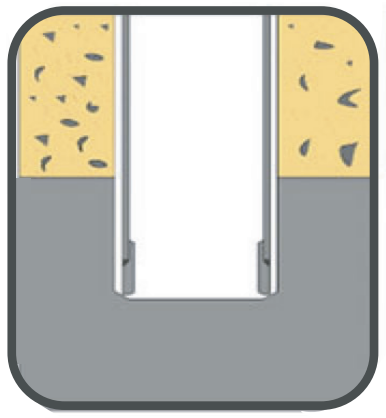

Paso constructivo
Con el avance terminado, el proceso puede continuar con hormigonado, entubación o el siguiente procedimiento de terreno.

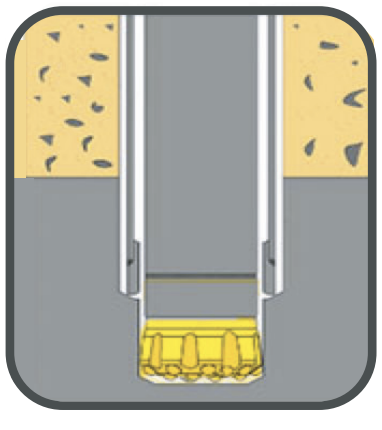

Profundización final
El sistema permite continuar la perforación hasta la profundidad deseada manteniendo estabilidad y continuidad operacional.
