Martillo SM60-HDW QL

SM60-HDW QL — Martillo SM60-HDW QL, Martillos y Bits DTH.

Catálogo técnico

Catálogo técnico SM60-HDW QL

Pase el cursor sobre un número de la imagen o sobre una fila de Detalle de partes para vincular ambas vistas de Martillo SM60-HDW QL.

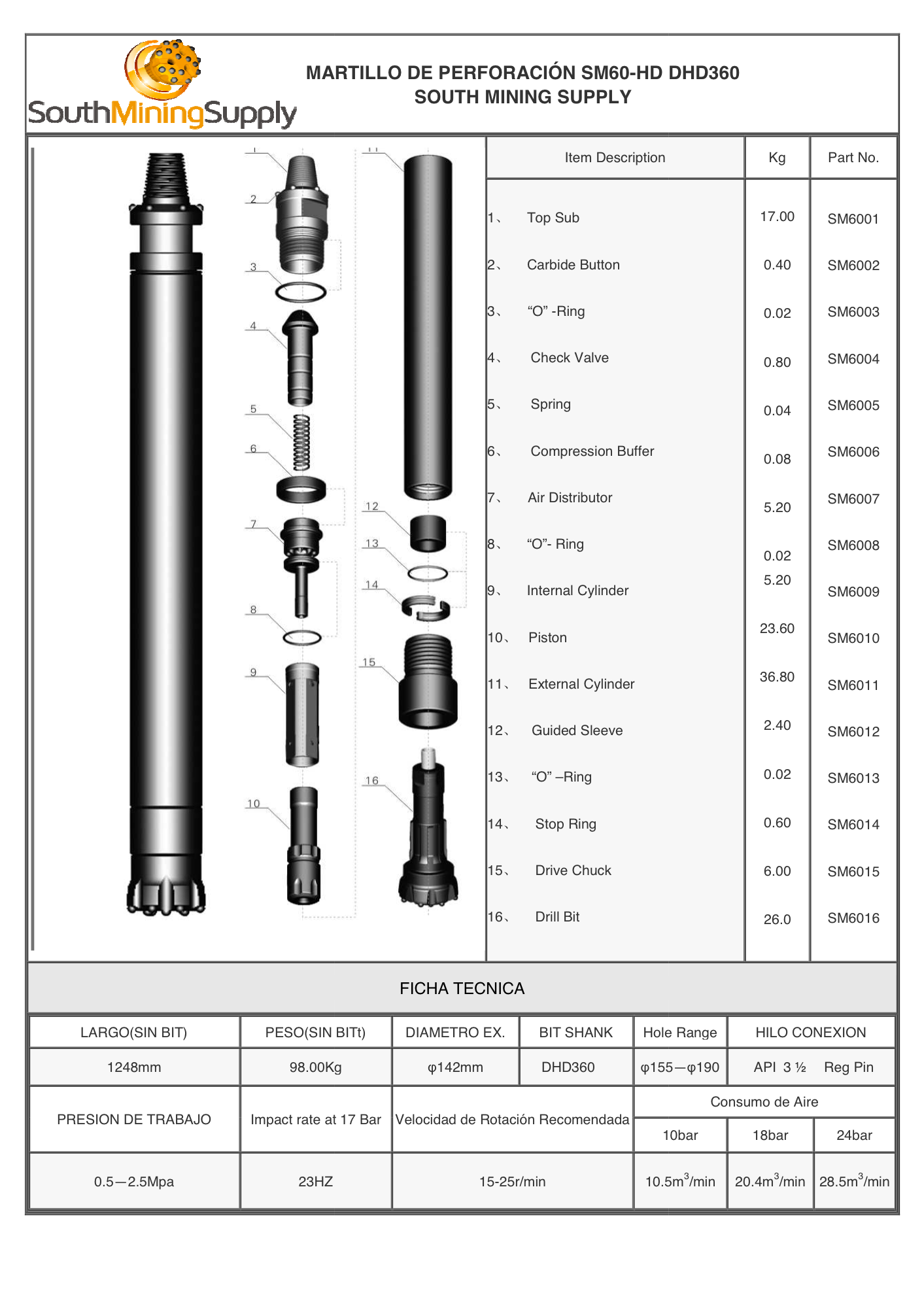

SM60-HDW QL: conjunto ensamblado y vista explosionada
Conjunto / vista explosionada · Pase el cursor para vincular con el detalle
Detalle de partesPeso kgN° parte
1、Top Sub17.00SM6001
2、Carbide button0.40SM6002
3、“O”-Ring0.02SM6003
4、Check Valve0.80SM6004
5、Spring0.04SM6005
6、Compression Buffer0.08SM6006
7、Air Distributor5.20SM6007
8、“O”-Ring0.02SM6008
9、Internal Cylinder5.20SM6009
10、Pistón23.60SM6010
11、External Cylinder36.80SM6011
12、Guided Sleeve2.40SM6012
13、“O”-Ring0.02SM6013
14、Stop Ring0.60SM6014
15、Drive Chuck6.00SM6015
16、Drill Bit26.0SM6016
Ficha técnica
Largo (sin bit)
1212 mm
Peso (sin bit)
95.00 kg
Diámetro externo
150 mm
Bit Shank
QL60
Hole range
155 — 219
Hilo conexión
BECO 3
Presión de trabajo
0.5 — 2.5 MPa
Impact rate a 17 bar
23 Hz
Velocidad de rotación recomendada
15 — 25 r/min
Consumo de aire
10 bar
10.5 m³/min
18 bar
20.4 m³/min
24 bar
28.5 m³/min
Martillo SM60-HDW QL

Aplicaciones

  • Minería
  • Pozos de agua
  • Anclajes
  • Micropilotes

Bits DTH compatibles

Brocas recomendadas para Martillo SM60-HDW QL

Relación catálogo 2026: shank QL60 (modelo específico). Diámetros tolerados por este martillo.

  • 165 mm
  • 178 mm
  • 185 mm
  • 190 mm
Ver familia dhd 360 ql60Ver Bits Menor Diámetro
